Abkanten Blech

Was bedeutet Abkanten von Blech?

Beim Abkanten (Biegen) wird ein Blech entlang definierter Biegelinien umgeformt, um Winkel, Radien und Kantenverläufe herzustellen. In der Praxis ist das Verfahren relevant für funktionale Bauteile und Verkleidungselemente – von Maschinenbau-Komponenten über Metallbaukonstruktionen bis zu Fassaden- und Gehäuseteilen.

CNC-Abkanten für reproduzierbare Qualität

Beim CNC-Abkanten steuert die Maschine Biegewinkel, Presskraft und Werkzeugpositionen programmiert. Das erhöht die Wiederholgenauigkeit und ermöglicht eine zuverlässige Fertigung auch bei komplexen Kantfolgen. Für die Konstruktion sind unter anderem Biegeradius, Werkzeugwahl (Ober-/Unterwerkzeug) sowie Materialeigenschaften und Walzrichtung relevant.

Hinweis zur Auslegung: Als Faustregel wird häufig davon ausgegangen, dass der minimale Biegeradius in etwa der Materialstärke entspricht; der tatsächlich erreichbare Radius hängt jedoch von Werkzeug, Material und Prozessparametern ab.

Prototypenfertigung: schnell iterieren, ohne teure Werkzeuge

Für Prototypen und Vorserien sind kurze Durchlaufzeiten und Anpassbarkeit entscheidend. CNC-Programme und definierte Konstruktionsrichtlinien erleichtern Änderungen an Winkeln, Flanschen und Lochbildern, ohne dass ein formgebundenes Umformwerkzeug neu erstellt werden muss. Das unterstützt Entwicklungsprojekte in KMU und Industrie – etwa bei Funktionsteilen im Maschinenbau oder Gehäusen im Elektrogerätebereich.

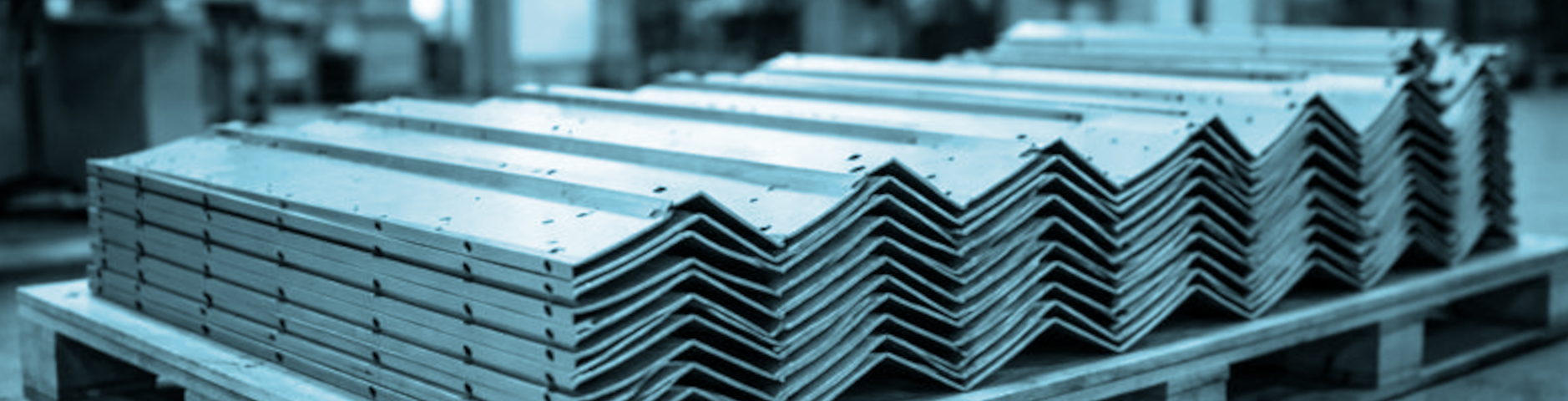

Serienfertigung: stabiler Prozess über Stückzahlen

In der Serienfertigung stehen Prozessstabilität und gleichbleibende Qualität im Vordergrund. Einmal freigegebene Programme und abgestimmte Werkzeugkonfigurationen erlauben konstante Ergebnisse über mittlere bis grosse Stückzahlen – z. B. für Metallbau-Serienkomponenten, Fassadenkassetten oder wiederkehrende Teilefamilien in Büromöbeln und Geräten.

Toleranzen, Qualität und Schnittstellen zur Weiterbearbeitung

Für Kantteile sind Toleranzen nicht nur ein Endmass-Thema: Sie beeinflussen Montage, Dichtheit, Passungen und Folgeprozesse (z. B. Schweissen, Beschichten, Endmontage). In der Praxis werden häufig Allgemeintoleranzen (z. B. nach ISO 2768) sowie prozessbezogene Toleranzvorgaben entlang der Prozesskette berücksichtigt. Bei thermisch geschnittenen Zuschnitten werden Grenzmasse beispielsweise nach DIN EN ISO 9013 herangezogen, um Schnittqualität und Masshaltigkeit einzuordnen.

• Konstruktion: Biegeradien, Mindestabstände zu Kanten/Bohrungen, Biegeverkürzung/Biegezugaben berücksichtigen.
• Material: Werkstoff, Dicke, Walzrichtung und Chargenschwankungen können Ergebnisradien und Rückfederung beeinflussen.
• Prozess: Werkzeugauswahl, Matrizenöffnung und Programmierung bestimmen Winkelgenauigkeit und Oberflächenrisiken.
• Prüfung: Messkonzept definieren (Winkel, Schenkellängen, Lagebezüge), besonders bei Serienfreigaben.

Typische Einsatzfelder

• Maschinenbau: Träger, Abdeckungen, Halter, Rahmen, Schutzhauben
• Metallbau: Konsolen, Profile, Anschlussbleche, Funktionsteile
• Fassadenbau: Kassetten, Abdeckbleche, Kantprofile, Anschlussdetails
• Büromöbel: Strukturteile, Verkleidungen, Sichtteile mit definierten Kanten
• Elektrogeräte: Gehäuse, Montagewinkel, Abschirmbleche, Front-/Rückteile
