Schalung Beton – Grundlagen, Systeme und Anforderungen
Betonschalungen bilden die temporäre Form für Bauteile und Betonelemente und sind damit entscheidend für Maßgenauigkeit, Oberflächenqualität und Wirtschaftlichkeit eines Projekts. Für Hersteller von Betonelementen, Bauunternehmen, KMU und Industrie in der Schweiz spielt neben der konstruktiven Auslegung auch die Einhaltung der einschlägigen Normen eine zentrale Rolle.
Schalungssysteme für Beton im Überblick
Je nach Projekt, Losgröße und geforderter Oberfläche kommen unterschiedliche Schalungssysteme zum Einsatz. Grundsätzlich lassen sich folgende Gruppen unterscheiden:
- Konventionelle Schalung (Holz, Sperrholz)
- Systemschalung (Rahmen-, Träger-, Paneelsysteme)
- Spezialschalungen (Kletterschalung, Gleitschalung, Rundschalung)
- Verlorene Schalungen
Konventionelle Schalung (Holz, Sperrholz)
Konventionelle Holzschalungen bestehen typischerweise aus Kanthölzern, Riegeln und Schalungsplatten aus Holz oder Sperrholz. Sie eignen sich besonders für Einzelobjekte, komplizierte Geometrien, Anpassungen vor Ort oder temporäre Sonderlösungen. Vorteile sind die hohe Anpassungsfähigkeit und die einfache Bearbeitung. Demgegenüber stehen ein höherer Arbeitsaufwand, begrenzte Wiederverwendung und ein stärkeres Risiko von Maßabweichungen bei ungenauer Ausführung.

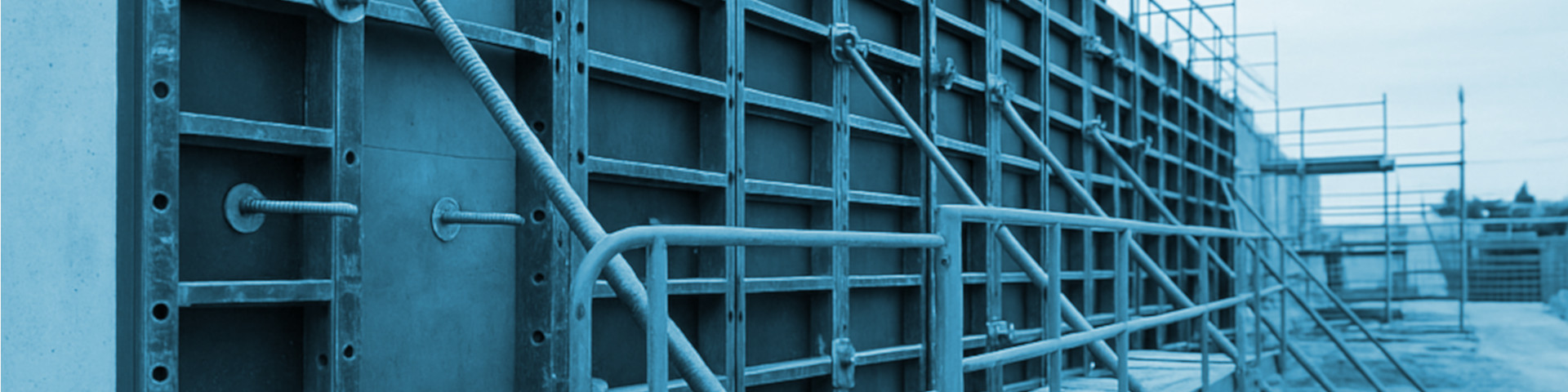

Systemschalung (Rahmen-, Träger-, Paneelsysteme)
Systemschalungen bestehen aus industriell gefertigten Elementen mit definierten Abmessungen, Oberflächen und Anschlussdetails. Rahmenschalungen, Trägerschalungen oder großformatige Paneelsysteme ermöglichen einen rationellen Ablauf, insbesondere bei wiederkehrenden Geometrien und Serienfertigung im Fertigteilwerk. Die Lastabtragung ist in den Systemtabellen dokumentiert, wodurch Bemessung und Nachweis des Schalungstragwerks vereinfacht werden. Eine sorgfältige Planung der Taktung, Kranlogistik und Lagerung ist Voraussetzung für die wirtschaftliche Nutzung.
Spezialschalungen (Kletterschalung, Gleitschalung, Rundschalung)
Kletter- und Gleitschalungen kommen vor allem bei hohen Bauwerken, Schächten, Türmen oder Infrastrukturbauten zum Einsatz. Sie ermöglichen ein kontinuierliches oder abschnittsweises Hochführen der Schalung bei gleichbleibender Geometrie. Rundschalungen werden verwendet, wenn Krümmungsradien konstruktiv oder architektonisch erforderlich sind, etwa bei Silos, Behältern oder runden Stützen. Solche Systeme erfordern eine enge Abstimmung zwischen Tragwerksplanung, Bauleitung und Schalungshersteller, um Lastabtragung, Klettervorgänge und Betonieretappen sicher zu definieren.

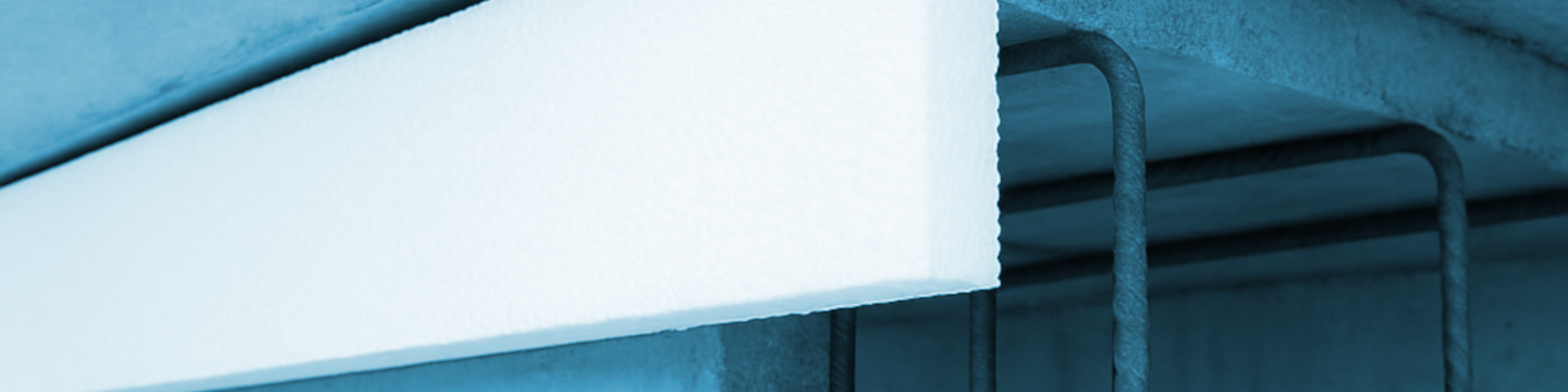

Verlorene Schalungen
Verlorene Schalungen werden betoniert und verbleiben dauerhaft im Bauteil. Dazu zählen beispielsweise Dämmschalungselemente, Schalungssteine aus Beton oder faserverstärkte Profile und Kantenlösungen für Industrieböden. Sie kombinieren Schalungsfunktion mit zusätzlichen Aufgaben wie Wärmedämmung, Fugenausbildung oder Kantenschutz und können den Arbeitsaufwand auf der Baustelle deutlich reduzieren.
Statik und Lastannahmen
Die Bemessung von Betonschalungen basiert auf definierten Lastannahmen. Neben der Geometrie des Bauteils sind Frischbetondruck, Eigenlasten der Schalung sowie Verkehrslasten zu berücksichtigen.
Frischbetondruck
Der Frischbetondruck wirkt als Hauptlast auf Wandschalungen und ist abhängig von Betonkonsistenz, Temperatur, Verdichtungsart und Betoniergeschwindigkeit. Normen und Merkblätter enthalten Bemessungsgrundlagen und Grenzwerte, die in Herstellernachweisen und projektspezifischen Konzepten berücksichtigt werden müssen.
Eigenlasten und Verkehrslasten
Zur Eigenlast gehören Schalhaut, Riegel, Traggerüste und Arbeitsbühnen. Verkehrslasten umfassen Personenlasten, Materiallagerung sowie Einwirkungen durch Geräte und Krane. Die Lastkombinationen im Bauzustand sind häufig ungünstiger als im Endzustand des Tragwerks, weshalb eine abgestimmte Planung zwischen Schalungsstatik und Tragwerksplanung notwendig ist.
Aussteifung und Abstützung
Aussteifungs- und Abstützungssysteme stellen sicher, dass horizontale und vertikale Lasten kontrolliert in das Bauwerk oder den Baugrund eingeleitet werden. Dazu zählen Druckstreben, Zuganker, Richtstreben, Gurtungen und Verankerungen. Für die Ausführung sind klare Montageanleitungen, definierte Verankerungspunkte und die Kontrolle kritischer Bauzustände erforderlich.
Normen und Berechnungsgrundlagen
Für Betonbau und Ausführung gelten in der Schweiz verschiedene Normen und Merkblätter. Sie bilden den Rahmen für Planung, Ausschreibung und Qualitätssicherung von Schalungsarbeiten und konkretisieren Anforderungen an Tragsicherheit, Gebrauchstauglichkeit und Dauerhaftigkeit.
Montage und Einsatz
Die Qualität einer Betonschalung hängt stark von der Montage ab. Durch standardisierte Abläufe und klare Verantwortlichkeiten lassen sich Fehler und Nacharbeiten deutlich reduzieren.
Aufbau und Ausrichtung
Vor Montagebeginn sollten Schalungspläne, Lastannahmen und Betonierkonzepte abgestimmt sein. Die Einteilung der Felder, die Position von Ankern und Schein- bzw. Arbeitsfugen wird idealerweise bereits in der Ausführungsplanung festgelegt. Bei der Montage sind Lot, Flucht und Höhenlage laufend zu kontrollieren. Vermessungsprotokolle helfen, Toleranzen frühzeitig zu erkennen und zu korrigieren.
Abdichtung und Trennmittel
Fugen zwischen Schalungselementen, Arbeitsfugen und Anschlüsse an bestehende Bauteile müssen gemäß Anforderung an Dichtigkeit und Dauerhaftigkeit geplant werden. Fugenbänder und Abdichtungssysteme werden häufig in die Schalung eingelegt und einbetoniert und müssen rechtzeitig koordiniert werden. Der Einsatz von geeigneten Trennmitteln schützt die Schalhaut und beeinflusst maßgeblich die Oberflächenqualität. Dosierung, Auftragsart und Trocknungszeiten sind an Produktvorgaben und Sichtbetonanforderungen anzupassen.
Einbringen des Betons
Beim Betonieren sind Betonierrate, Fallhöhen und Verdichtungsart so zu wählen, dass der Frischbetondruck die zulässigen Werte des Schalungssystems nicht überschreitet. Verdichtungsgeräte werden so geführt, dass Lunker vermieden, aber Schalung und Bewehrung nicht überbeansprucht werden. Einlagen für Gebäudetechnik sind im Vorfeld mit Tragwerksplanung und Ausführung abzustimmen, damit Querschnitte, Überdeckungen und Betondeckung eingehalten werden.
Ausschalen und Wiederverwendung
Das Ausschalen erfolgt nach Erreichen der erforderlichen Frühfestigkeit und unter Berücksichtigung der vorgesehenen Bauzustände. Sichtbare Flächen werden nach dem Ausschalen auf Porigkeit, Farbton und Schalhautabdrücke geprüft. Systemschalungen werden gereinigt, in Stand gesetzt und für den nächsten Einsatz vorbereitet.
Qualitätssicherung
Ein systematisches Qualitätsmanagement sichert wiederholbar gute Ergebnisse, insbesondere bei Sichtbeton und industriellen Betonelementen.
Anforderungen an Betonoberflächen
Für geschalte Oberflächen sind Anforderungen an Betonoberflächenklasse, Schalungstyp und Fugenbild frühzeitig festzulegen. Merkblätter zu Sichtbeton konkretisieren zulässige Toleranzen, Porigkeit, Farbunterschiede und Reparaturverfahren. Musterflächen oder Probefelder helfen, das gemeinsame Verständnis aller Beteiligten abzustimmen und spätere Diskussionen zu reduzieren.
Prüfung der Maßgenauigkeit
Maßkontrollen, Ebenheit und Winkelgenauigkeit werden insbesondere bei Anschlüssen, Fugenbereichen und Einbauteilen dokumentiert. Für Industrieböden, Fertigteile und präzise Einbauteile sind abgestimmte Toleranzkonzepte zwischen Planer, Hersteller und Bauunternehmen entscheidend.
Dokumentation
Zur lückenlosen Dokumentation gehören Schalungs- und Bewehrungspläne, Protokolle der Zwischenabnahmen, Betonierprotokolle, Temperatur- und Nachbehandlungsaufzeichnungen sowie Festigkeitsnachweise. Diese Unterlagen dienen sowohl der Qualitätssicherung als auch dem späteren Nachweis gegenüber Bauherrschaft und Behörden.
Sicherheit
Sicherheit im Umgang mit Betonschalungen ist integraler Bestandteil von Planung und Ausführung. Temporäre Bauzustände sind häufig sicherheitskritisch und müssen entsprechend bewertet werden.
Arbeitsschutz bei Montage, Betonage und Ausschalen
Montage- und Betriebsanleitungen der Schalungssysteme, Schulungen des Personals und klare Zuständigkeiten sind Grundvoraussetzungen. Typische Gefährdungen wie Quetsch- und Schergefahren, herabfallende Teile, ungesicherte Öffnungen oder unzureichend befestigte Elemente müssen in der Gefährdungsbeurteilung berücksichtigt und mit geeigneten Maßnahmen adressiert werden.
Absturzsicherung
Bei Arbeiten an Wänden, Deckenrändern oder Kletterplattformen sind Seitenschutz, Auffangsysteme und sichere Zugänge sicherzustellen. Arbeitsbühnen, Beläge und Geländer sind als Teil des Schalungssystems zu betrachten und entsprechend zu bemessen und zu kontrollieren.
Lastabtragung und Standsicherheit
Vor jeder Betonage ist zu prüfen und zu dokumentieren, dass das Schalungssystem einschliesslich Aussteifung und Verankerung vollständig, unbeschädigt und gemäß Plan eingebaut ist. Änderungen auf der Baustelle, beispielsweise zusätzliche Öffnungen, geänderte Einbauteile oder Lasten aus Baustellenlogistik, sind hinsichtlich ihrer Auswirkung auf die Standsicherheit des Schalungssystems zu bewerten.
