SMD Bestückung für anspruchsvolle Elektronikbaugruppen

Präzise SMD Bestückung in der Schweizer Elektronikfertigung

SMD Bestückung ist der zentrale Fertigungsschritt moderner Elektronikbaugruppen – von funktionalen Prototypen bis hin zu hochvolumigen Serien für Industrie, Medizintechnik oder IoT-Geräte. Für Entwickler, OEMs und Start-ups in der Schweiz ist dabei weniger die einzelne Maschine wichtig als ein stabil beherrschter Gesamtprozess: vom Layout über den Lötpastendruck bis zur abschliessenden Prüfung und Dokumentation.

Technologie und Ausstattung

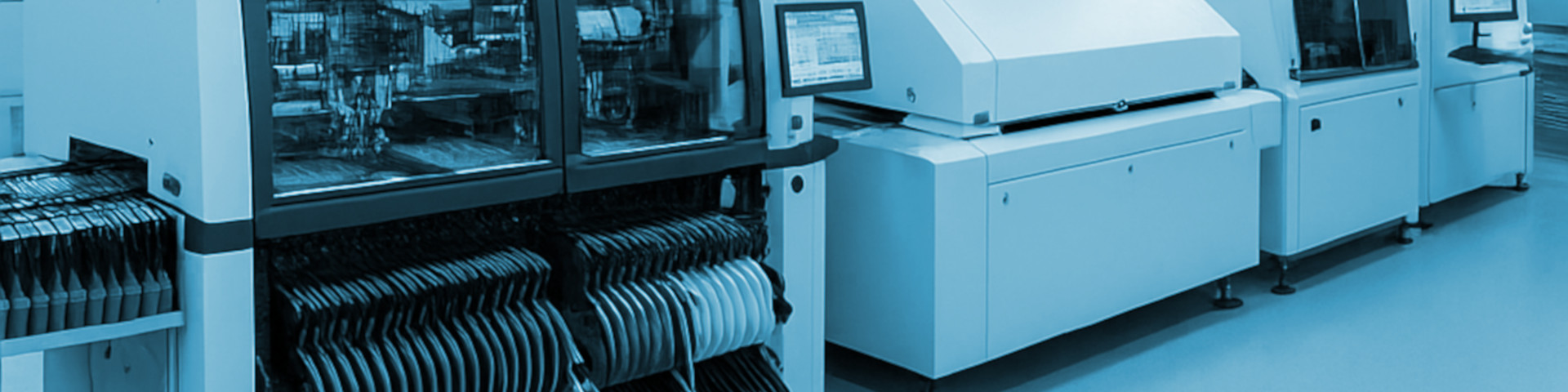

Die Grundlage einer reproduzierbaren SMD Bestückung bilden automatisierte Hochpräzisionslinien. Bestückungsautomaten mit mehreren Bestückköpfen verarbeiten heute ein breites Spektrum von Bauteilen, von 01005/0201-Passivbauteilen über QFN und CSP bis hin zu komplexen BGA- und µBGA-Gehäusen. Entscheidend ist dabei nicht nur die nominelle Bestückgeschwindigkeit, sondern die Wiederholgenauigkeit und die Fähigkeit, auch bei High-Density-Layouts mit feinen Strukturen prozesssicher zu arbeiten.

Beim Löten kommen in der Regel Reflow-Prozesse mit Konvektionsöfen zum Einsatz. Für temperaturempfindliche Baugruppen oder anspruchsvolle Lötprofile hat sich zudem das Dampfphasenlöten etabliert. Selektiv- und Handlötung ergänzen den Prozess dort, wo Sonderbauteile, Anschlüsse oder Reparaturen nicht automatisiert verarbeitet werden können.

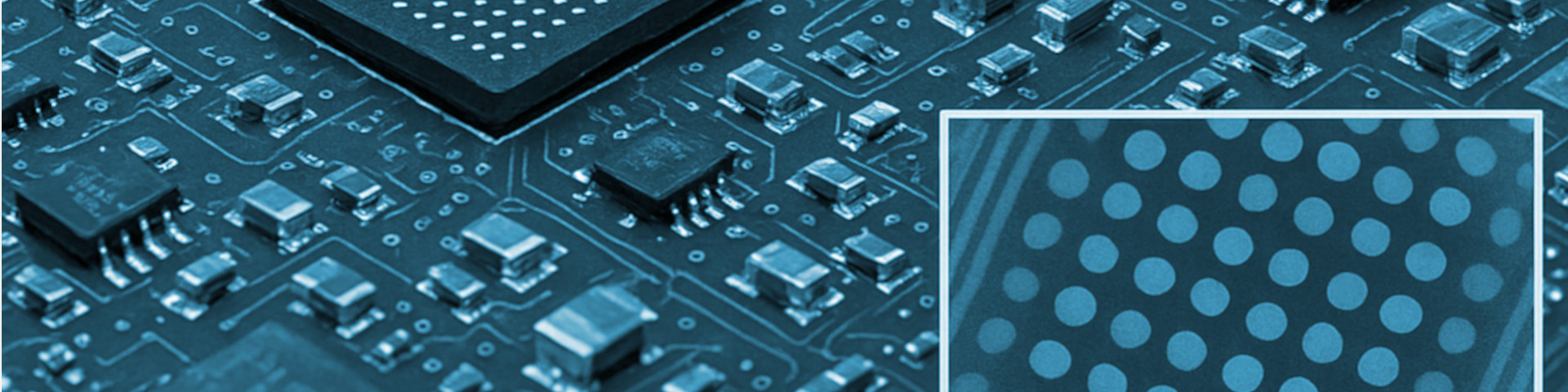

Zur Qualitätssicherung wird der gesamte Prozess durch automatische optische Inspektion (AOI) begleitet – inline direkt nach Reflow oder offline für Stichproben, Prototypen und Sonderserien. Ergänzend können 3D-AOI- und X-Ray-Systeme eingesetzt werden, um verdeckte Lötstellen etwa bei BGAs oder dicht bestückten Baugruppen zu prüfen. Eine ESD-optimierte Fertigungsumgebung mit geeigneter Erdung, Bodenbelägen, Verpackung und Schulung der Mitarbeitenden ist Voraussetzung, um empfindliche Bauteile zuverlässig zu schützen.

Bauteilspektrum und Fertigungsflexibilität

Die SMD Bestückung in der Schweizer Elektronikfertigung deckt heute ein sehr breites Bauteilspektrum ab. Feinpitch-ICs, BGA, µBGA, CSP, QFN sowie kleinste passiven Bauformen (01005/0201) lassen sich mit modernem Equipment prozesssicher bestücken, sofern Layout, Lötpastendruck und Bauteildaten sauber aufeinander abgestimmt sind. Für Elektronikentwickler und R&D-Teams ist die frühzeitige Abstimmung im Rahmen von Design-for-Manufacturing (DFM) daher zentral.

In vielen Projekten wird eine gemischte Bestückung benötigt: SMD und THT (Through-Hole Technology) werden kombiniert, etwa bei Leistungsbauteilen, Anschlusstechnik oder Bedienelementen. Eine nahtlose Integration von SMD- und THT-Prozess – inklusive Wellen- oder Selektivlöten – ermöglicht dabei kurze Durchlaufzeiten und konsistente Qualität.

Besonders für Start-ups, KMU und OEMs mit variantenreichen Produkten sind flexible Losgrössen wichtig: von Einzelprototypen und Funktionsmustern über Pilotserien bis hin zur stabilen Serienfertigung. Schnelle Rüstwechsel, standardisierte Programmier- und Einrichteprozesse sowie ein strukturiertes Daten- und Materialmanagement sind hierfür entscheidend.

Qualität, Normen und Rückverfolgbarkeit

Die Qualität von SMD Bestückung bemisst sich nicht nur an der optischen Erscheinung der Lötstelle. In der Praxis orientiert sich die Fertigung an IPC-Normen, typischerweise IPC-A-610 Klasse 2 für zweckbestimmte Elektronik und – bei erhöhten Anforderungen – Klasse 3 für Hochleistungselektronik. Diese Vorgaben definieren Abnahme- und Prüfmerkmale und stellen sicher, dass Baugruppen die geforderte Zuverlässigkeit im Feld erreichen.

Rückverfolgbarkeit ist ein weiterer Kernpunkt: Chargen- und Seriennummern von Leiterplatten, Bauteilen, Lötpaste und Prozessparametern werden erfasst und mit der Baugruppe verknüpft. So lassen sich im Fehlerfall Ursachen eingrenzen und Massnahmen ableiten. Ergänzend kommen elektrische Tests wie In-Circuit-Test (ICT), Flying-Probe-Test oder Funktionstests zum Einsatz, um die elektrische Integrität der Baugruppen zu verifizieren.

Kontinuierliche Prozessfähigkeitskontrolle – etwa über SPC-Kennzahlen – und Monitoring des Lötpastendrucks (2D/3D-Paste-Inspektion, Auswertung von Schablonen- und Druckparametern) tragen dazu bei, Fehler bereits am Beginn der Prozesskette zu vermeiden, statt sie am Ende nur zu finden.

Zusatzservices entlang der Wertschöpfung

Neben der reinen SMD Bestückung erwarten viele Auftraggeber heute ergänzende Services entlang des gesamten Produktlebenszyklus.

• Materialbeschaffung inkl. Bauteilberatung (Alternativtypen, Second Source, EOL-Management)
• 3D-AOI und X-Ray-Analyse für verdeckte Lötstellen und High-Density-Baugruppen
• Baugruppenreinigung für sensible Anwendungen, z. B. Medizintechnik oder Hochspannung
• Conformal Coating, Vergusslösungen und Schutzbeschichtungen
• Kabelkonfektion, Endmontage kompletter Geräte und dokumentierte Funktionstests

Branchen und Einsatzfelder

SMD Bestückung ist branchenübergreifend relevant. In der Medizintechnik und Life-Science stehen Rückverfolgbarkeit, dokumentierte Prozesse und Normenkonformität im Vordergrund. Industrieelektronik und Automatisierungstechnik verlangen robuste, langzeitstabile Baugruppen mit hohen Stückzahlen über lange Produktlebenszyklen.

In der Energie- und Elektrotechnik – etwa in Leistungsumrichtern, Schutzgeräten oder Smart-Grid-Komponenten – sind häufig Mischbestückungen mit SMD-Leistungselektronik und THT-Klemmen gefragt. Kommunikationstechnik und IoT-Geräte erfordern Miniaturisierung, High-Density-Layouts und zum Teil Hochfrequenz-Designs mit engen Toleranzen. Mess- und Prüftechnik stellt schliesslich hohe Anforderungen an Genauigkeit, Stabilität und thermisches Verhalten der Baugruppen.

Zusammenarbeit mit Entwicklern, OEMs und Start-ups

Für Elektronikentwickler und R&D-Teams ist ein strukturierter Übergang von der Entwicklung in die Fertigung zentral. Dazu gehören DFM-Reviews, Panel- und Nutzengestaltung, Besprechung von Lötstrategien und Testkonzepten (z. B. ICT-Pads, Boundary Scan, Funktionstest). Iterative Prototypenrunden lassen sich so nutzen, um den Prozess schrittweise zu stabilisieren.

OEMs und Systemanbieter setzen in der Regel auf eine langfristige Auslagerung der kompletten Baugruppenfertigung an einen EMS-Partner. Hier stehen reproduzierbare Qualität, Planungssicherheit, standardisierte Schnittstellen und transparente Kostenstrukturen im Mittelpunkt.

Start-ups und KMU im IoT- und Elektronikbereich profitieren von flexiblen Losgrössen, kurzen Entscheidungswegen und Unterstützung bei Industrialisierung, Normen und Testkonzepten. Unternehmen mit High-Density-Anforderungen – etwa aus HF-, Sensorik- oder Kommunikationsanwendungen – benötigen zusätzlich Erfahrung mit Stack-ups, Impedanzkontrolle und prozesssicheren Feinstpitch-Bauteilen.

Gut abgestimmte SMD Bestückung verbindet diese Anforderungen zu einem robusten, skalierbaren Fertigungsprozess, der sowohl schnelle Prototypen als auch stabile Serienproduktion im Schweizer Umfeld ermöglicht.
