Vakuumtechnologie – Systeme, Prozesse und Anwendungen für Industrie und Forschung

Die Vakuumtechnologie (Haupt-Keyword: Vakuumtechnologie) bildet das technische Fundament zahlreicher High-tech-Prozesse in Industrie und Forschung. Insbesondere für Branchen wie die Halbleiter- und Mikroelektronikindustrie, die Beschichtungs- und Oberflächentechnik, Optik/Photonik, Raumfahrt sowie Analytik- und Sensorik-Anwendungen ist eine fundierte Kenntnis der Druckbereiche, Pumpentechnologien und Systemanforderungen unabdingbar.

1. Grundlagen und Druckbereiche

Die Einordnung in Fein-, Hoch- und Ultrahochvakuum (UHV) ist essenziell: Grobvakuum erstreckt sich bis etwa 1 hPa, Feinvakuum bis 10⁻³ hPa, Hochvakuum bis etwa 10⁻⁸ hPa und Ultrahochvakuum darunter. In der Schweiz wie international gilt dies als Basiswissen für Vakuumsysteme. Im Vakuum verändert sich das Verhalten von Gasen erheblich: Die mittlere freie Weglänge der Moleküle steigt, Kollisionen werden selten – was beispielsweise für Beschichtungsprozesse oder UHV-Messsysteme ausschlaggebend ist (Linkes Bildhinweis: „Schematische Darstellung der Druckbereiche in der Vakuumtechnologie“). Gleichzeitig gewinnen Themen wie Leckrate (Eintritt von Restgasen in das System), Ausgasung (Freisetzung gebundener Gase aus Materialien) und Oberflächenreinheit (adsorbiertes Gas, Partikel) an Bedeutung. Eine niedrige Ausgasung und eine hohe Dichtheit sind bei UHV-Systemen Voraussetzung für stabile Prozessbedingungen.

2. Vakuumerzeugung

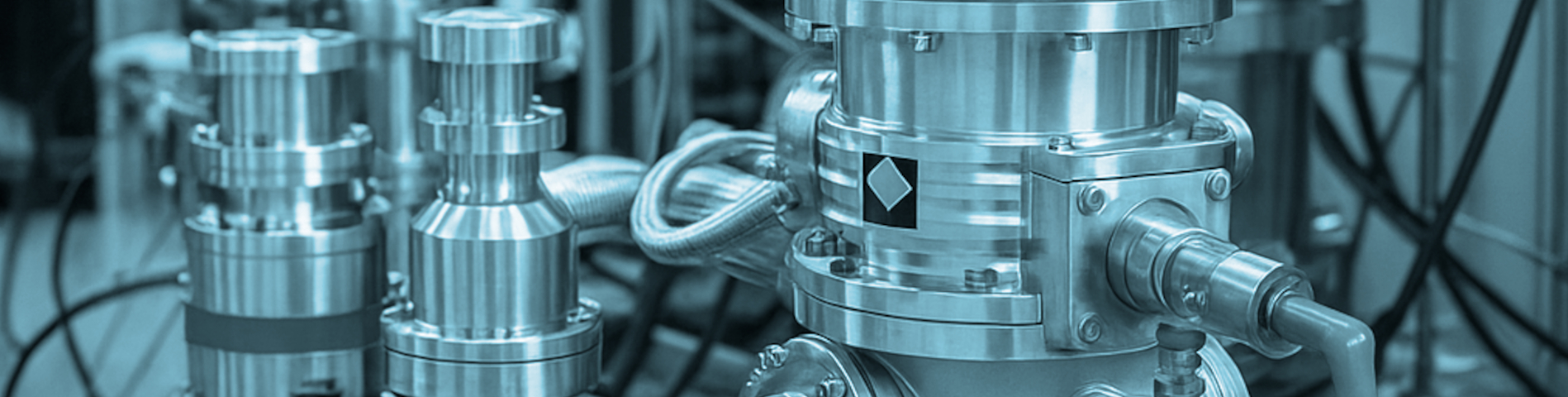

Die Erzeugung eines Vakuums erfolgt meist stufenweise: Zunächst mit Vor- oder Grobvakuumpumpen wie Membran, Drehschieber oder Scroll-Pumpen, gefolgt von Hochvakuumpumpen wie Turbomolekular- oder Diffusionspumpen, und letztlich UHV-Pumpen wie Ionen- oder Kryopumpen sowie Getter-Technologien. (Rechtes Bildhinweis: „Mehrstufiges Vakuumpumpensystem in einer UHV-Anlage“). Ein durchdachtes Pumpstufenkonzept sowie das Pumpstands-Design sind bei Systemen für Halbleiterfertigung, Forschungslabore oder Raumfahrttests entscheidend: Leitungen, Ventile und Kammern müssen auf minimalen Leck- und Ausgasraten ausgelegt sein, Materialien sind sorgfältig zu wählen und Ausheizzyklen (Bake-Out) zu planen.

3. Messtechnik und Überwachung

Die zuverlässige Überwachung von Druck und Gas-Zusammensetzung ist zentral. Typische Messverfahren umfassen Pirani-, Kapazitiv-, Penning- und Bayard-Alpert-Sensoren, die jeweils für verschiedene Druckbereiche geeignet sind. Ergänzend wird die Lecksuche und Dichtheitsprüfung, etwa mittels Helium-Leckdetektoren, eingesetzt. Im UHV-Bereich kommt häufig die Restgasanalyse (RGA) zum Einsatz, um unerwünschte Gase oder Verunreinigungen zu detektieren. Damit lassen sich Prozessabweichungen frühzeitig erkennen, was für Forschungslabore, Sensorik-Hersteller oder OEM-Prozessmodule von großer Bedeutung ist.

4. Komponenten und Materialien

Die Auswahl von Vakuumkammern, Flanschen, Fittings und Durchführungen sowie die Wahl der Werkstoffe wie Edelstahl, Aluminium oder Speziallegierungen sind maßgeblich für die Systemleistung. Dichtungssysteme wie KF, ISO-F, CF, O-Ring oder Metal-Seal spielen eine ebenso zentrale Rolle. Besonderheiten wie Sichtfenster, Manipulatoren oder Probenhalter müssen auf die Anforderungen – etwa UHV, Materialbelastung oder Reinraumkompatibilität – abgestimmt sein. In Fertigungs- und Forschungsumgebungen beeinflusst die Qualität dieser Komponenten direkt die Prozessstabilität und Wiederholbarkeit.

5. Prozesse und Anwendungen

In der Beschichtungs- und Oberflächentechnik kommen Verfahren wie PVD, CVD, PECVD oder Ionenstrahlprozesse zum Einsatz – alle basieren auf kontrolliertem Vakuum. Auch Ätz- und Plasmaanwendungen, die Oberflächenmodifikation oder Wärmebehandlung erfordern ein definierbares Vakuum-Umfeld. In der Halbleiterproduktion, Optik-Industrie oder Weltraumsimulation wird zudem häufig mit UHV-Systemen gearbeitet, um z. B. Ion-Strahlen, Partikelbeschuss oder Simulation thermisch-mechanischer Bedingungen im Weltraum durchzuführen.

6. Systemdesign und Engineering

Die Auslegung von Vakuum-Kamersystemen und UHV-Aufbauten erfordert eine systematische Planung: geeignete Pumpenkombination, Dimensionierung der Leitungen, Wahl der Ventile, Bake-Out-Prozeduren und Reinigung müssen berücksichtigt werden. Eine Konstruktion mit geringer Ausgasung und hoher thermischer Stabilität ist besonders bei Anwendungen wie Halbleiterfertigung oder Forschung notwendig. Auch die Integration in Reinraum-Umgebungen oder modulare Prozessanlagen stellt spezifische Anforderungen.

7. Betrieb, Sicherheit und Qualität

Im Betrieb sind Reinheitsanforderungen, Reinraumprozesse und Sicherheitskonzepte (z. B. Druckentlastung, Temperaturmanagement) unerlässlich. Zudem spielen die Dokumentation, Qualifizierung und Validierung eine zentrale Rolle – beispielsweise bei Anlagenbauern für UHV-Prozessmodule oder Forschungsinstituten. Lebensdauer, Wartung und Servicekonzepte runden das Gesamtbild ab und gewährleisten nachhaltige Verfügbarkeit und Prozess­sicherheit.

Für die anspruchsvolle Zielgruppe – von Halbleiter- und Mikroelektronikunternehmen über Forschungs- und Wissenschaftseinrichtungen bis zur Raumfahrt- und Analytikindustrie – bietet eine präzise ausgelegte Vakuumtechnologie die technische Basis für Hochleistungsprozesse. Ein fundiertes Verständnis der Druckbereiche, Pumpentechnologien, Messtechnik, Komponenten sowie der betrieblichen und sicherheitstechnischen Rahmenbedingungen ist dabei unabdingbar.
